封堵器介入输送装置

产品参数
产品结构
产品应用

本产品有2种型号，DS-A（用于输送房间隔缺损封堵器）和DS-P/V（用于输送室间隔缺损封堵器和动脉导管未闭封堵器），每种型号对应不同规格（分别为DS-A 8F、DS-A 9F、DS-A 10F、DS-A 12F、DS-A 14F、DS-P/V 5F、DS-P/V 6F、DS-P/V 7F、DS-P/V 8F、DS-P/V 9F、DS-P/V 10F、DS-P/V 12F、DS-P/V 14F）以适应输送不同封堵器大小的需要。

注：禁忌内容或者注意事项详见说明书。
广告批准文号：沪械广审(文)第300506-00618号

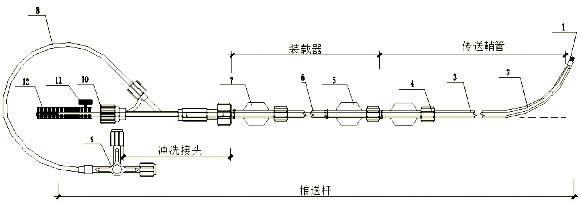

图1封堵器介入输送装置总装图一

1.推送杆螺丝；2.推送杆；3.传送鞘管；4.传送鞘管座；5.装载器头端座；6.装载器导管；7.装载器尾端座；8.延长管；9.三通阀；10.止血阀；11.紧固螺丝；12.旋转手柄

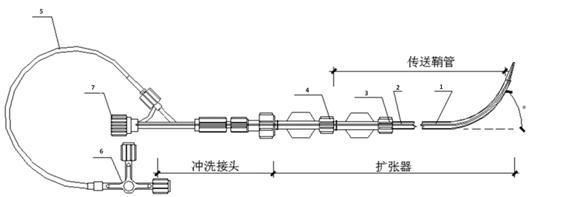

图2封堵器介入输送装置总装图二

1.扩张器导管；2.传送鞘管导管；3.传送鞘管座；4.扩张器座；5.延长管；6.三通阀；7.止血阀

表1 封堵器型号及最小配合鞘管

鞘管规格封堵器型号	5F	6F	7F	8F	9F	10F	12F	14F
ASDO-Ⅰ	/	/	/	07-09	10-14	15-21	22-32	34-42
VSDO-Ⅰ	02-04	05	06-07	08-10	11-14	15-16	/	/
PDAO-Ⅰ	/	04-06	06-08~08-10	10-12~12-14	14-16	16-18	18-20~20-22	22-24~24-26

产品展示

封堵器介入输送装置
